混水机组

发布时间:2020-05-14 点击:1567

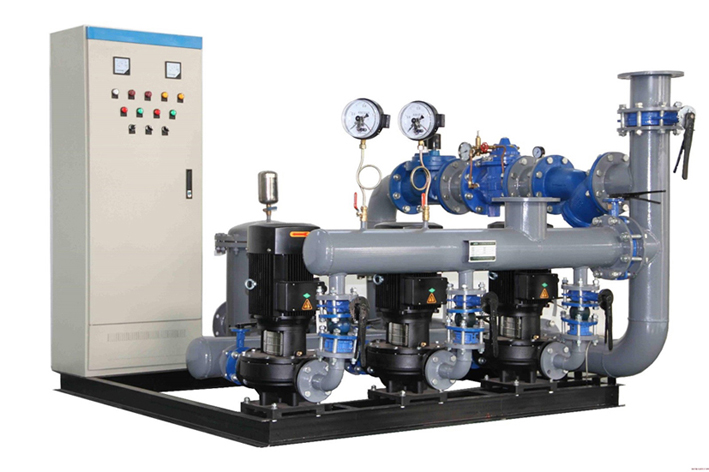

混水机组



一、混水机组工作原理

                             根据一次网高温水温度和二次网需要供水温度及供暖面积,计算出一次网高温水流量和二次网混水流量,将混水流量 控制器调节至计算流量;混水泵开启运行后,在流量控制器的作用下,始终保持在设定的流量;在温度传感器的信号   指令下,温控阀保持在设计流量对应的的开度,以满足二次网供水流量和温度的要                            求,此时混水流量处于设定比例的 平衡状态;当二次热网供水温度或室外温度降低时,室内温度也会降低,温度控阀传感器检测到温度降低的信号,向 温控阀发出指令使开度增大,

                     一次网的高温水进入二次热网的流量增加,二次网供水温度提高,住宅室内温度也会随 之提高,直至达到设定的标准温度;当室内温度升高时,传感器检测到温度升高的信号,向温控阀发出指令使温控阀 向关的方向动作,一次网的高温水进入二次热网的流量减少,二次网供水温度就会降低,住宅室内温度也会随之降低,

                     直至 达到设定的标准温度。

                                                      二、HHS混水机组规格型号表:



       型

   扬程 (m)

 流量( m ³ /h)

  功率( kw

      外型尺寸

   HHS-0.35-20-25

   18-21.5

  17.5-32.5

      3

  1.8 × 1.1 ×0.8

   HHS-0.7-20-50

   17-22

   35-65

     5.5

  2.0 × 1.2 ×0.85

   HHS-1.05-24-87

   18-26

   60-110

     7.5

  2.6 × 1.6 ×1.10

   HHS-1.4-24-87

   18-26

   60-110

     7.5

  2.6 × 1.6 ×1.10

   HHS-1.75-20-100

   14-23

   70-130

      11

  2.6 × 1.6 ×1.10

   HHS-2.1-20-160

   14-24

   96-192

      15

  2.6 × 1.6 ×1.10

   HHS-2.45-20-160

   14-24

   96-192

      15

  2.6 × 1.6 ×1.10

   HHS-2.8-20-200

   17-22

   140-260

     18.5

  3.1 ×2.3×1.40

   HHS-3.5-20-200

   17-22

   140-260

     18.5

  3.1 ×2.3×1.40

   HHS-4.2-20-400

   14-22

   280-520

      30

  3.1 ×2.3×1.40

   HHS-4.9-20-400

   14-22

   280-520

      30

  3.1 ×2.7×1.40

   HHS-5.6-20-400

   14-22

   280-520

      30

  3.1 ×2.7×1.40

   HHS-6.3-24-346

   19.5-27

   242-450

      37

  3.1 ×2.7×1.40

   HHS-7.0-20-550

   18.1-21.8

   350-600

      45

  3.4 ×3.3×1.50

   HHS-8.4-24-600

   20-27.5

   450-720

      55

  3.6 ×3.3×1.70

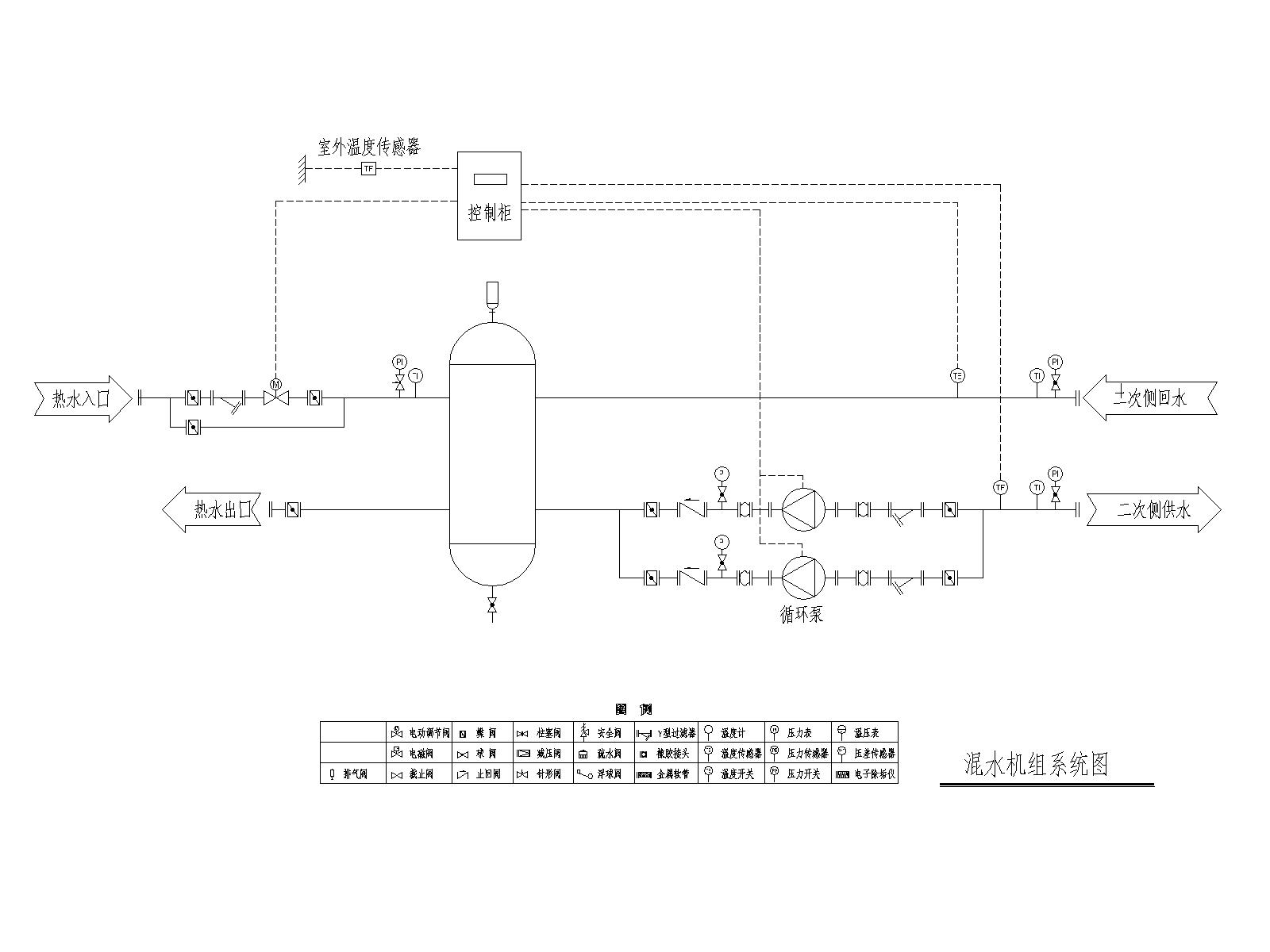

 三、系统原理图
