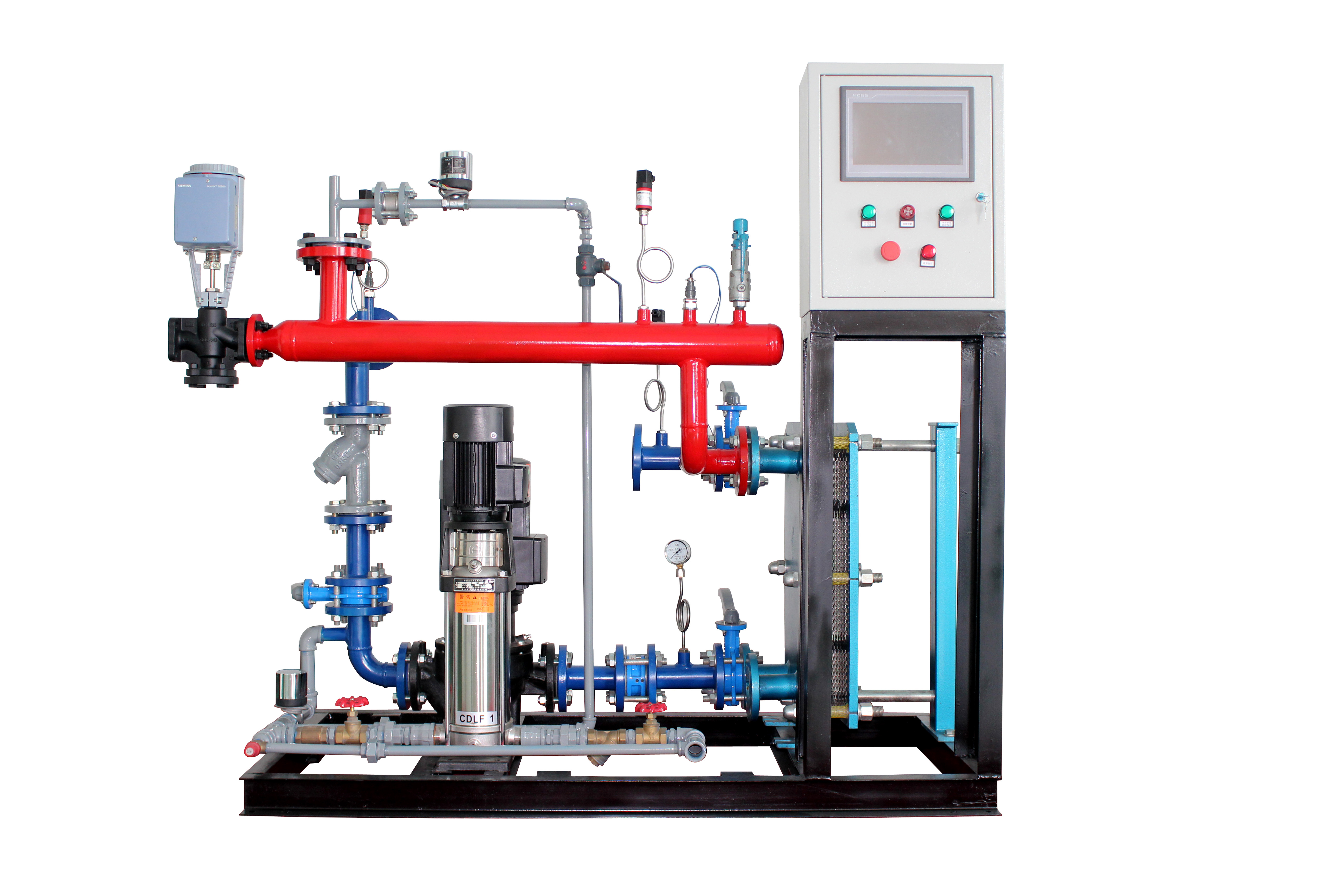

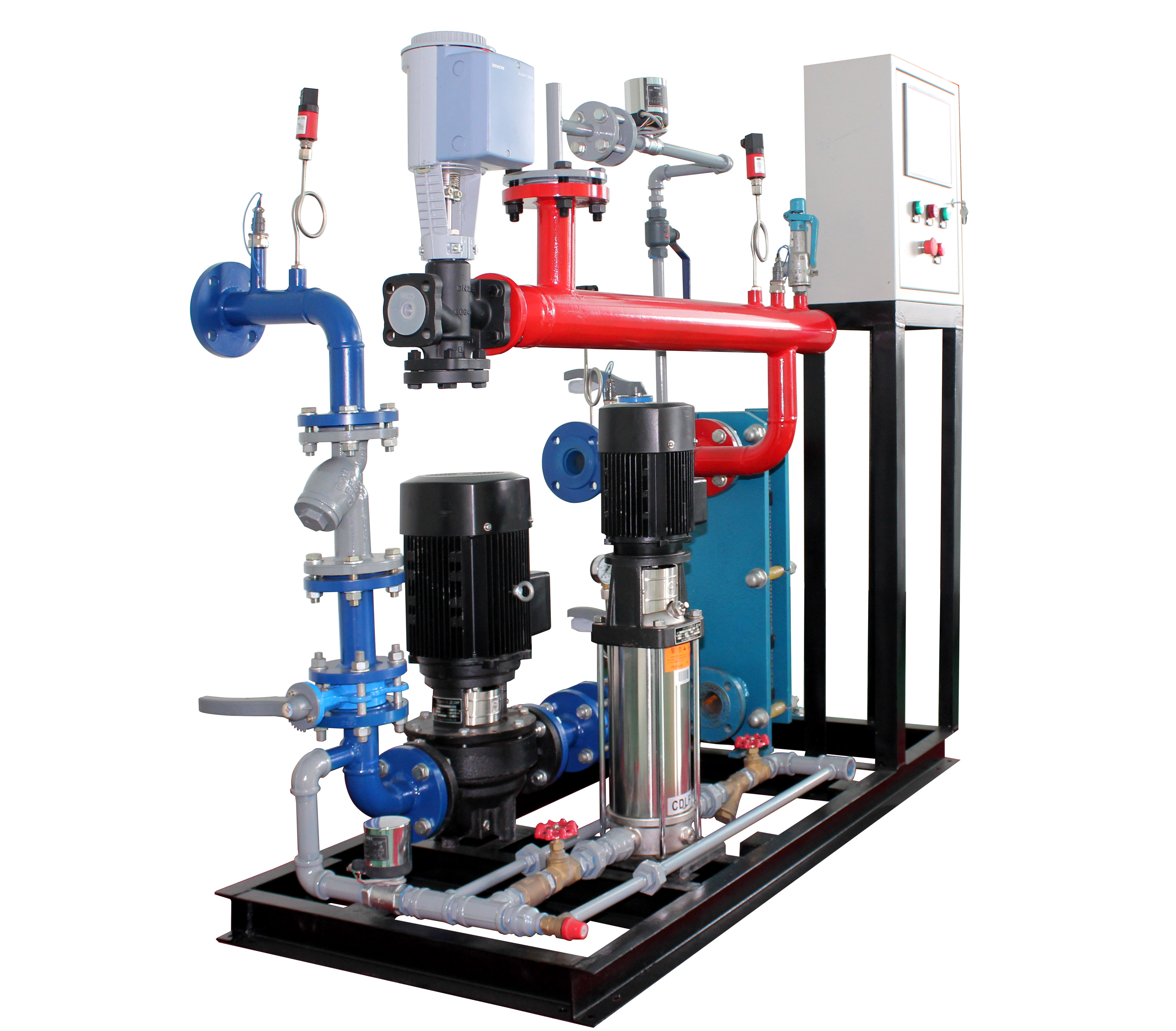

皓特蒸汽换热机组

皓特蒸汽换热机组

专利号：ZL2015 2 0517289.4

一、      概述

减温减压装置和板式换热机组在一起组合还是第一回，利用减温减压装置的恒温恒压的特点，保障板换胶垫不被高温蒸汽破坏，板换的优点全部体现出来了，占地小，重量轻、造价低、换热效率高等特点，汽水换热新方式------皓特蒸汽换热机组。

二、      工作原理

先是减压：过热蒸汽或饱和蒸汽通过减压，变成过热蒸汽，Ａ点蒸汽经过减压调节阀，通过调节减压阀的开度控制Ｂ点的压力。后是减温：向过热蒸汽喷射定量的雾化水，雾化水被蒸汽汽化，吸收蒸汽热量，过热蒸汽温度降低，达到饱和蒸汽。换热器一、二次出入口均有温度、压力传感器，数据实时上传PLC，PLC通过用户的参数设定，自动控制B、D点的温度和B压力，B、D点的温度和B压力任何一个参数超过设定值，电动调节阀将自动减小蒸汽流量，直至关闭阀门。当设备故障、超温、超压等，A点的调节阀自动关闭，循环泵自动开启。

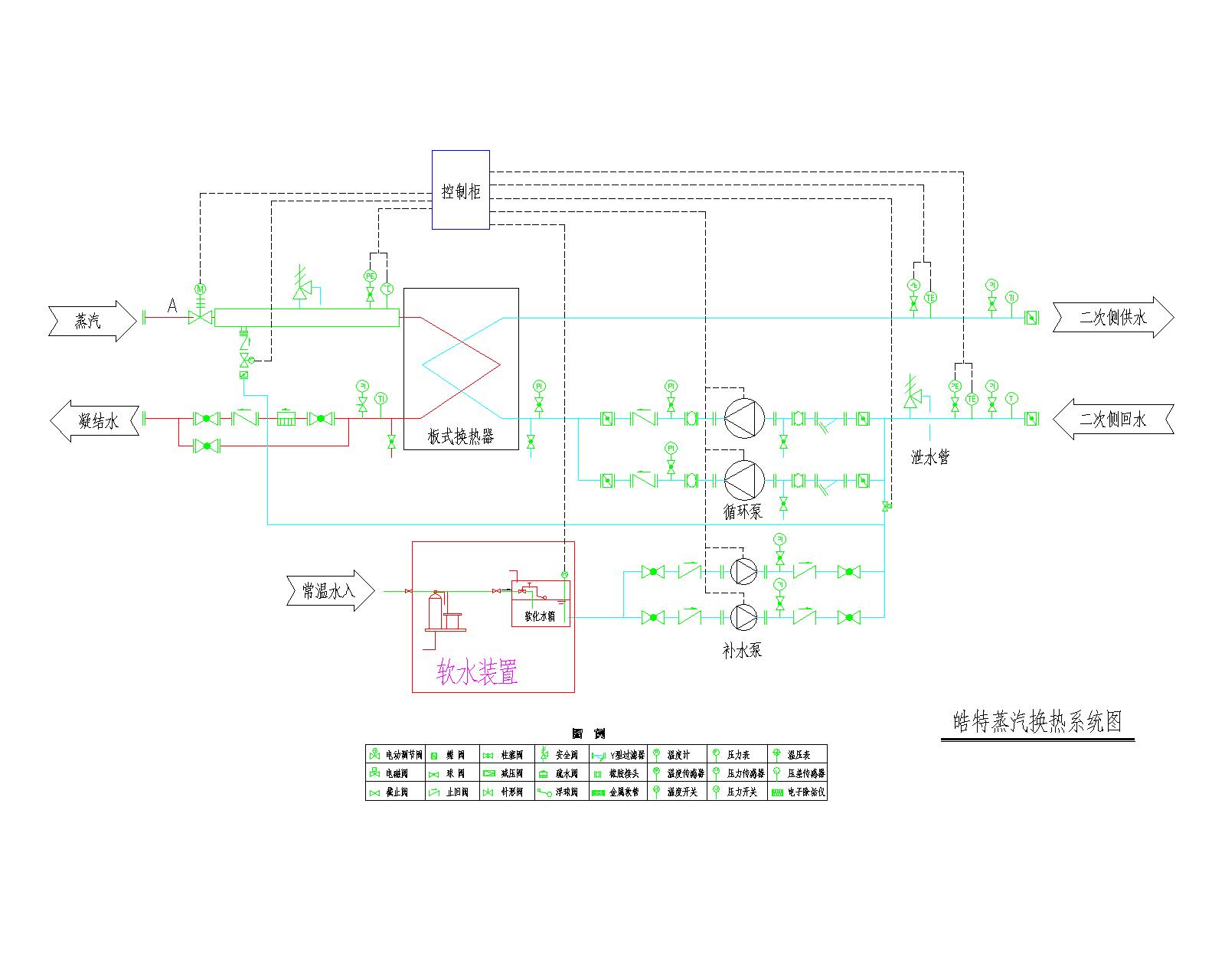

上图：皓特蒸汽换热机组原理图

三、特点：

1、板换蒸汽入口温度可控化，这是以前的换热器无法做到的。

2、完全保证换热器始终是汽水换热，从而提高换热效率。也就是同样的工况负荷，可以减少换热面积，减少设备成本。

3、降低蒸汽压力，提高蒸汽潜热焓值，提高热用率。

整体设备体积小重量轻，没有管壳式换热器的庞大体积和维修空间，体积等同于纯板式换热机组，减温减压过程在管道连接中完成，不受空间面积限制。

4、入口蒸汽温度压力最高，温度450℃，压力6.0MPa，根据用户要求可以更高，入口蒸汽的温度压力不稳定对设备没有影响，管壳式换热机组一般最高300℃，2.0MPa，板式换热器一般最高150℃，1.0MPa.入口的温度压力变化对设备有影响。

5、节能，通过雾化水减温，将冷凝水汽化成低压饱和蒸汽，减少蒸汽使用量。同样由于是接触式减温没有热损失。

6、一阀多用：（减压阀和温控阀功能）A点电动调节阀，在控制B点压力优先的同时控制B点温度，在设备故障等非常规的运行时关闭电动阀，保证设备安全。

7、一泵二用：（减温水泵和二次补水泵）增压泵保证减温水参数运行，电磁阀控制补水量。

一次热源标准化：热源入口只要压力超过0.4MPa，一律按0.4MPa饱和蒸汽计算
