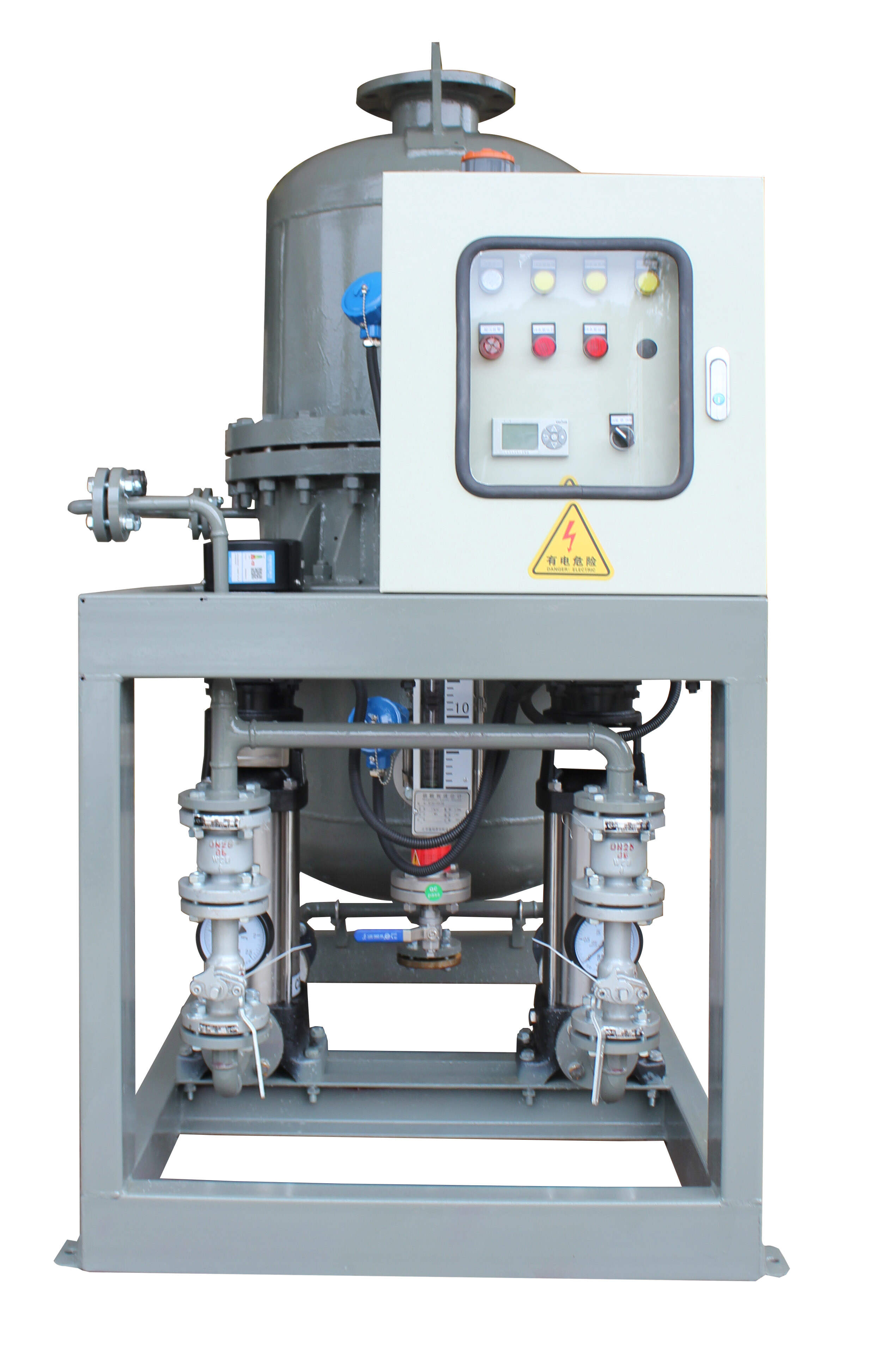

HSY水浴式减温器

一、      概要

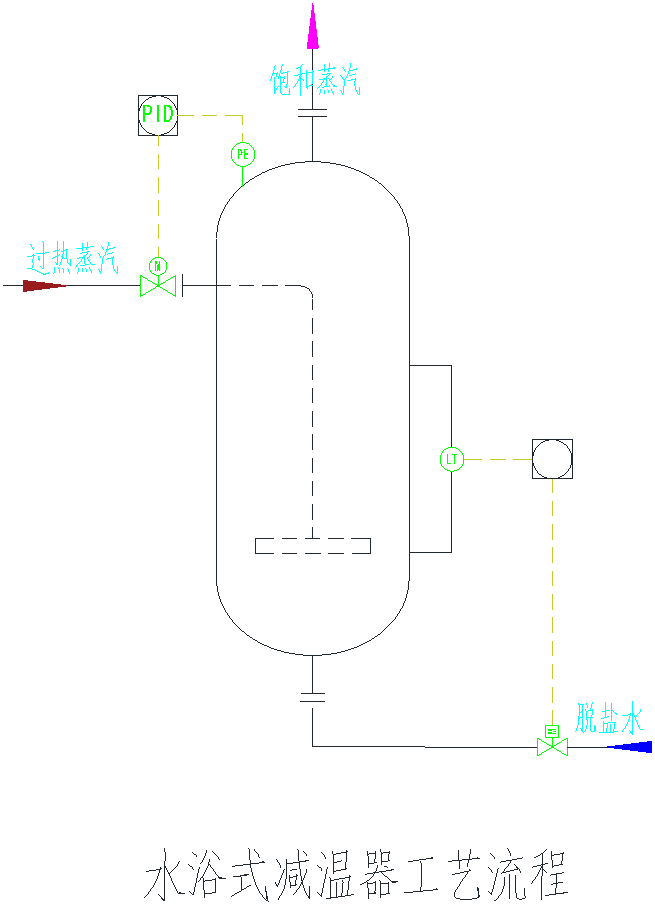

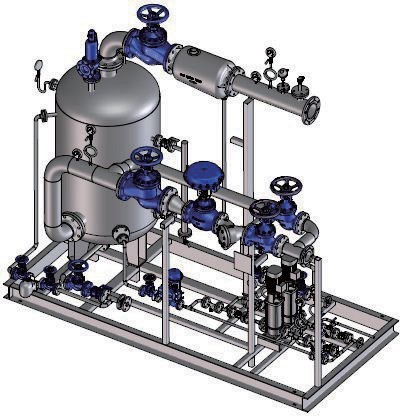

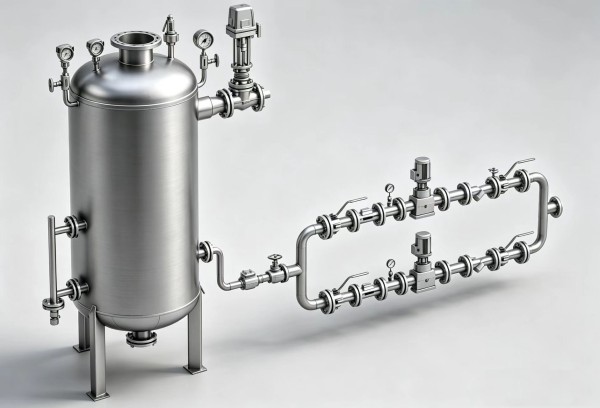

水浴式减温器是一种直接接触式减温器，将过热蒸汽通过特殊设计的喷管引导进入水浴室中，冷却水和过热蒸汽在水浴室中交换热量，达到过热蒸汽的冷却效果，最终产生的饱和蒸汽通过顶部管路送出；水浴式减温器出口的蒸汽干度较高。一套水浴式减温系统主要包括：特殊设计的水浴室、压力及液位控制及相关的控制回路。

l  压力控制：饱和蒸汽压力和饱和蒸汽温度在物理上是相互关联的，在有压力调节的系统中，饱和蒸汽压力经压力变送器测量并将信号传输给控制系统。控制系统输出信号到蒸汽压力控制阀，由此控制过热蒸汽压力，从而降低蒸汽温度；水浴式减温系统中的减温器的操作压力受安全阀设定值限制。

l  液位控制：过热蒸汽引入冷却水后，部分冷却水达到沸腾温度时生成饱和蒸汽，蒸发的冷却水由液位控制系统进行补水，当液位降低时，通过液位控制阀保证水浴室的液位处于设计范围内。

水浴式减温系统最大的特点是调节比大，可以在全行程范围内实现过热蒸汽的有效减温，并且输出饱和蒸汽。负载波动大的时候，水浴室也可以起到部分平衡的作用，因此整套系统非常可靠，稳定耐用。

l  使用绝对优势：在不允许过热度存在，压力波动的干度较高的饱和蒸汽的场合，常规的减温器无法实现；水浴式减温器可根据客户需要设计出更高干度的饱和蒸汽。针对化工制药行业非常重要。热量损失少；使用成本低。

l  设计难点：水浴式减温器是一个既简单又很难做的的减温器，简单是结构简单，原理简单，一看就会，一做就废；难点就在设计，罐体的直径、 高度、出入口管道布置、大小、减温水如何加入、分布器如何设计都是难点的。

二、      订货须知

用户询价和订合同时请提供:

1. 进口蒸汽压力 P1，温度 t1；

2. 出口蒸汽温度t2或压力 P2（提供一个就可以）;

3. 出口蒸汽流量：

4. 减温水温度 t3 和压力 P3:

5. 控制方式，带控制或不带控制，带控制是否需要通信；

6. 驱动类别 电动、气动，默认选择电动 220V 电源输入输出 4-20mA。

7. 接口（默认法兰 HG/T20592-2009）;

注：以上涉及压力，标明是相对压力还是绝对压力，默认是相对压力（表显压力）；

为达到最佳使用效果，请选型时提供合理的蒸汽流量波动范围。

三、   型号说明
